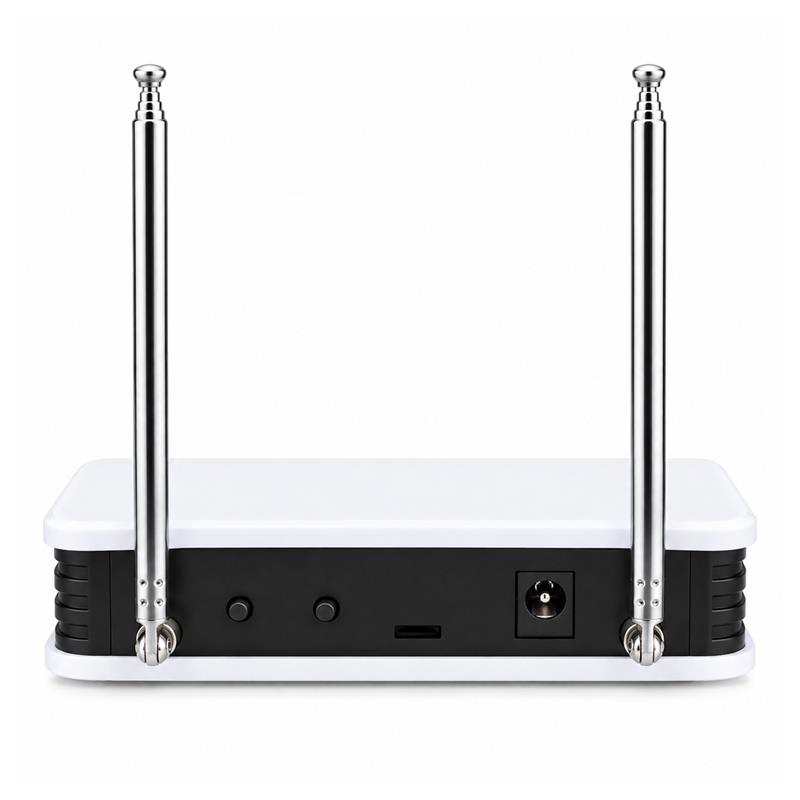

Modulo Repetidor de señal WANG SW-D02

Amplificador inalámbrico SW-D02

Amplificador y repetidor de señales inalámbricas diseñado para recibir y transmitir señales de botones inalámbricos, permitiendo ampliar la cobertura de comunicación del sistema. El equipo admite hasta 1024 códigos y trabaja en 433,92 MHz / 315 MHz, con una sensibilidad de recepción de hasta 120 dBm.

El dispositivo viene configurado de fábrica en modo de transmisión de botones arbitrarios, por lo que puede utilizarse al encenderlo sin necesidad de realizar una configuración adicional. Para su correcto funcionamiento, la antena debe estar extendida.

Funciones principales

• Recepción y transmisión inalámbrica: recibe señales de botones y las transmite según el modo configurado.
• Capacidad de 1024 códigos: permite registrar una gran cantidad de botones.
• Registro de códigos: el botón de adición permite ingresar los botones que se desean codificar.
• Eliminación de códigos: permite eliminar individualmente los botones registrados.
• Modo de registro y transmisión: mediante los botones Add + Del se puede configurar el equipo para transmitir únicamente los botones registrados.
• Restauración de fábrica: manteniendo presionados simultáneamente los botones Add + Del durante 8 segundos se restaura la configuración de fábrica.
• Indicadores LED: las luces permiten identificar el modo de funcionamiento, transmisión, recepción y alimentación.

Configuración sencilla

Para agregar un botón, mantenga presionado el botón Add durante 3 segundos hasta que la luz roja parpadee lentamente. Luego presione la tecla del botón que desea registrar. Un parpadeo rápido de la luz azul indica que el código fue registrado correctamente.

Para eliminar un botón, mantenga presionado el botón Del durante 3 segundos hasta ingresar al modo de eliminación y presione la tecla correspondiente. El parpadeo rápido de la luz azul confirma la eliminación.

En el modo de registro y transmisión, el equipo transmite únicamente los botones que hayan sido registrados después de la codificación. Las señales de botones no codificados son recibidas, pero no transmitidas.

Indicadores de estado

• Luz verde: indica que solamente se transmiten los botones codificados.
• Luz roja: parpadeo rápido durante la transmisión de la señal inalámbrica.
• Luz azul: parpadeo rápido durante la recepción de la señal inalámbrica.
• Luz amarilla: indica alimentación.

Especificaciones técnicas

Recomendaciones de uso

• Extender la antena antes de utilizar el equipo.
• Si no se recibe información de ningún botón durante 1 minuto, el dispositivo sale automáticamente del modo de registro o eliminación.
• Una pulsación breve de cualquier botón permite salir del modo de registro o eliminación.
• Si se recibe la misma señal del botón dentro de los 3 segundos, el equipo la recibe pero no la transmite; la transmisión comienza después de ese intervalo.
